失败案例分析-广州中梵科技有限公司

失败案例一

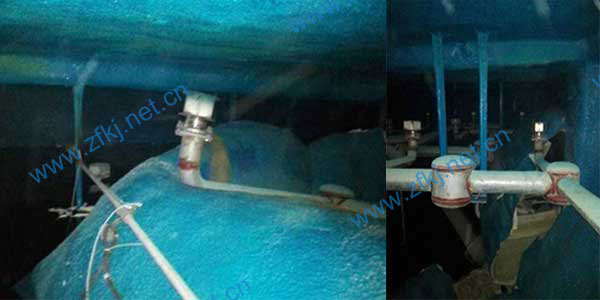

此项目为9米深的水蓄冷项目，在内防水保温施工前，由于现场无水源，没有做满水试验，造成水池内应力无法释放，满水后，水池结构往外张力大于保温的内应力，导致保温与结构层脱离，聚脲有一定的强度保证了保温无法断裂开，形成了大面积上浮，浮力造成镀锌钢管布水器弯曲。地板保温上浮约2米高。

说明：任何混凝土结构在满水和空载时候，会有一定的变形，满水后侧墙把所有的微裂缝加起来会有一定的变形尺寸的，保温材料本身是柔性材料有一定伸缩性，为了承受水的压力，增加了密度，从而导致伸缩性变小（尤其阴角易撕开）。所以混凝土水池必须满水实验，渗漏点使用环氧注浆补漏。

失败案例二

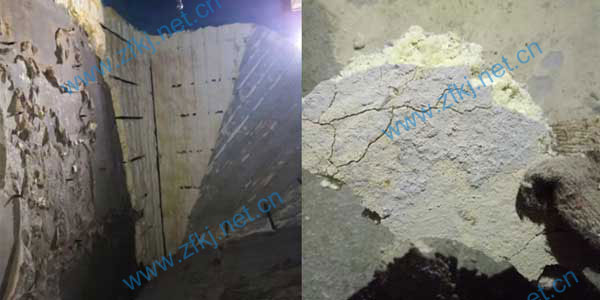

此项目高6米，混凝土基面土建做了内防水（JS+丙纶），后续聚氨酯保温在液体快速化学反应成固体，在这个过程中先吸热后放热温度约100℃左右，液体到固体有个收缩过程，造成JS涂料软化后与基面脱离，造成保温空鼓。后续水池注水水压增大，空鼓部分保温断裂，突然断裂释放出来的力使聚脲撕开，从而水进入保温层后，保温失效，防水失效。

说明：1、水池基面防水材料建议有施工单位一起施工，不可做JS，渗透结晶等聚合物材料，水泥基聚合物防水涂料需要基面清洁，施工后喷水雾保养，耐高温，这些很难做到。材料之间的相融性由专业公司施工、选材对质量有一定的保证。

失败案例三

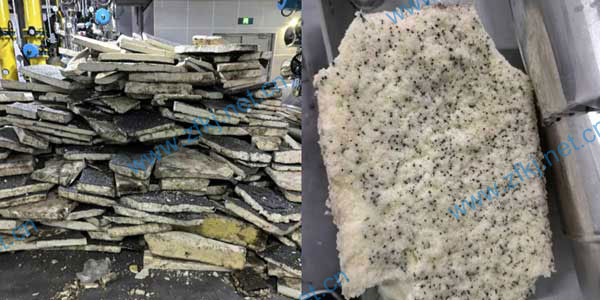

此项目水位7米高，聚脲采用国产老旧设备混合不好，聚脲化学反应不充分，无防水功能及达到设计强度，聚氨酯保温材料使用常规冷库保温材料，闭孔率低，保温吸饱水分后，没有与基面脱离，造成水池外墙大量冷凝水，无法干燥，能耗大量降低。

说明：1、聚氨酯保温材料必须使用大品牌。密度必须正差。不可追求出方率。
2、价格不可与冷库保温对比，冷库保温是空气冷保温，蓄冷池既要保温又要保证承受水的压力，温差变化。

失败案列四

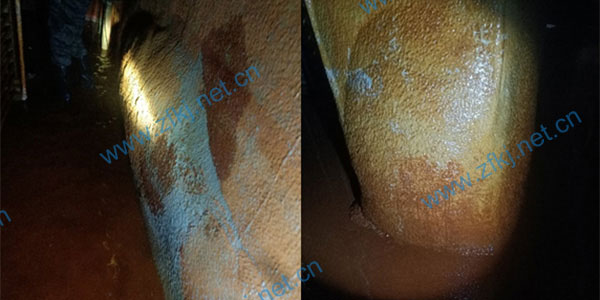

此水池9米高全部在地下的盘管冰蓄冷，三个侧面为土埋层，施工时候墙壁边注浆补漏（聚氨酯泡沫）边施工，使用1年后，发现侧墙聚脲保温鼓包，打开后发现是水池外面的水渗入到保温层里面，内部水无法排出，造成鼓包。

说明：1、水池既要考虑水池水往外漏，又要考虑水池外面水往内漏。
2、水池结构渗漏必须使用环氧注浆补漏（环氧密实，永久，补强等作用）。
